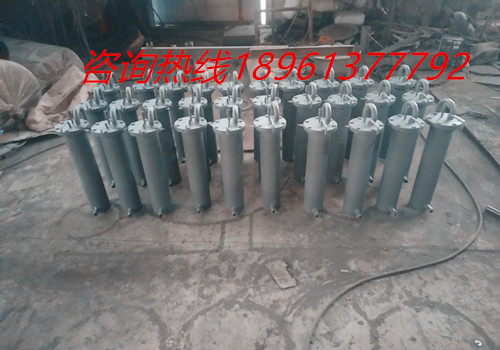

一、 炉水、汽水取样冷却器产品概述
炉水、汽水取样冷却器用于电厂电站、钢铁冶炼、化工、纺织,印染等锅炉房炉水、汽水取样冷却化验,品种系列有:蒸汽取样冷却器、炉水取样冷却器、给水取样冷却器、疏水取样冷却器、凝结水取样冷却器。锅炉及热力系统中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。取样冷却器可以将炉水冷却到(30-40度)、将蒸汽冷却成水并冷却到(30-40度),便于操作人员安全取样及达到冷却介质温度降到30-40度以下满足中华人民共和国电力行业DL/T 457—91的标准,达到取样化验要求。
二、 炉水、汽水取样冷却器技术要求
1、 炉水、汽水取样冷却器冷却水流量在500-700mL/min,冷却介质温度可以降到30以下。
2、 炉水、汽水取样冷却器冷却管均采用不锈钢管,不能用碳钢管或铜管,以免样品被冷却管的金属腐蚀产物污染。
3、 炉水、汽水取样冷却器冷却管可设计为单盘管或双盘管(按介质参数及安装空间设计)。
4、 炉水、汽水取样冷却器适用于温度较高的液体和气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点,取样管采用螺旋蛇形盘管结构,并选用优质不锈钢作为换热管,具有耐高温,耐腐蚀,使用寿命长,不污染样品等特点。 根据样品采集点的分部及集中,设计单台取样冷却器和组合式取样冷却器便于同时对蒸汽,炉水,疏水,给水及除氧出水取样。
5、取样点分布位置
|
